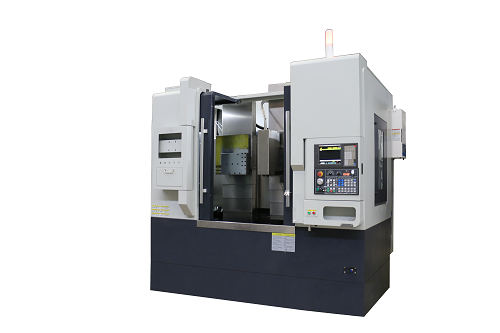

KD350雙立柱數控立式車床屬于大型機械設備,主要用于加工徑向尺寸大而軸向尺寸相對較小,形狀復雜的大型和重型工件。該機床采用雙立柱結構形式,其主軸處于垂直位置,工作臺在水平面內,因此工件的夾裝與找正比較方便。工作臺由導軌支撐,剛性好,切削平穩。此外,機床采用滾柱型線性滑軌,具有超高剛性和超重負載能力,可以大幅度提升機床縱橫進給運動的定位精度和承載能力。
具體來說,雙立柱數控立式車床具有以下特點:
1、橫梁沿立柱導軌上下移動,并且其上面有微動機構,可以進行水平位置的微調。
2、工作臺由主電機經變速箱直接啟動和制動,采用鋅鋁銅合金耐磨導軌板,并在導軌間注入壓力油,以提高導軌的承載能力。此外,在工作臺主軸上還安裝了滾子軸承,以便主軸能平穩工作。
3、機床主軸帶輪和主軸數控伺服電機帶輪通過皮帶鏈接,配置18.5KW電機,無級變速,且變速范圍廣,可以滿足零件的粗加工和精加工對主軸轉速的不同要求。
4、垂直以及水平方向進給均由伺服電機控制自動進給。垂直方向安裝負載平衡機構,大大延長了四缸的使用周期。
5、機床刀架可以采用臥式多工位數控刀架或排刀,兩面刀架可同時加工零件,大大提高工作效率。
5、主軸上端可根據客戶要求配置圓盤式工作臺或者液壓卡盤,主軸下端配置回轉油缸,用于壓緊加工工件,或用于控制液壓卡盤。
另外,雙柱立式車床還可以分為數控雙柱立式車床和普通雙柱立式車床。數控雙柱立式車床在構成上主要有底座、立柱、橫梁、刀架和工作臺這五個部分,其橫梁采用定梁設計,能有效提高整個機床的剛性和穩定性,從而提升設備的使用效果。變速箱為五級變速,能夠很好配合各種車削和車磨加工。此外,該車床還配置了數控刀架,用來加工一些數控產品。
總之,雙立柱數控立式車床是一種高精度、高效率的機械加工設備,廣泛應用于各種重型和復雜工件的加工領域。
